Hallo Christian,


das ist eine interessante Frage und technisch gar nicht so einfach auseinanderzuklamüsern. Es ist nicht egal, ob die Schläuche aus zwei unterschiedlichen Hydranten kommen wegen den unterschiedlichen Drücken, weil die AWR die Aufgabe hat, bei einem Eingangsdruck unter 0,7 bar automatisch auf Tankbetrieb umzuschalten.

Begrenzung der AWR
Gibst du viel Wasser ab – etwa über 1.400 Liter, abhängig vom Druck – kommt über die AWR nicht mehr Wasser durch. In diesem Fall würdest du ein Sammelstück anschließen, zum Beispiel für einen Monitor mit 2.000 Litern. Kommt das Wasser dabei nur von einem Hydranten und fällt der Druck dort unter 0,7 bar, schaltet die AWR auf Tankbetrieb. Der Schlauch am Sammelstück würde aber weiterhin Wasser direkt vom Hydranten liefern.

Mischbetrieb Tank und Hydrant
Die Pumpe würde in diesem Szenario also einen Teil des Wassers über das Sammelstück vom Hydranten beziehen und gleichzeitig einen Teil über den Tank, weil die AWR bereits umgeschaltet hat. Wenn dann der Tank leer ist, entsteht ein großes Problem: Die Wasserförderung wird unterbrochen, da die Pumpe keine Luft fördern kann. Das führt unweigerlich zu einem Abriss der Wassersäule und extrem starken Druckschwankungen im System.

Offene Fragen
Rein technisch: Was passiert in diesem Moment wirklich? Es kann auch sein, dass die AWR anfängt zu takten, also ständig auf- und zuzuschalten. Was genau passiert, müsste man praktisch testen.

Empfehlung
Meine Empfehlung: Den Eingangsdruck immer bei etwa 1,5 bar halten, dann bleibt die AWR sicher offen. Grundsätzlich mache ich es so, dass ich bis 800 Liter über den Tankfüllstutzen gehe. Alles, was darüber liegt, läuft bei mir über das Sammelstück mit zwei angeschlossenen Schläuchen. Deshalb würde ich persönlich die AWR gar nicht nutzen.

Hast du mal bei Schlingmann nachgefragt was die Sagen?

Vielleicht hat auch ein Maschinist hier im Forum Erfahrungen gemacht und kann sie hier teilen.

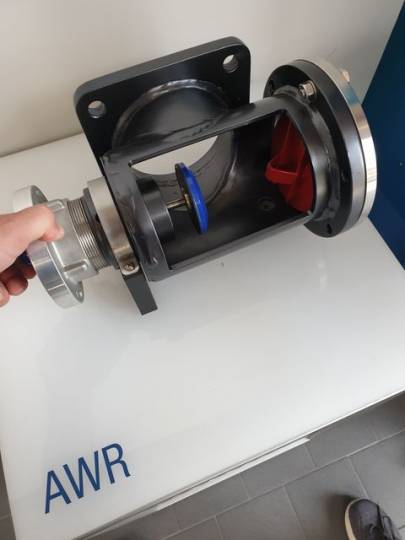

Hier noch ein Bild von der AWR.

Hi, danke für die schnelle Antwort.

Nun tun sich da aber neue Fragen auf: Von dem Zugang AWR/Tank gibt es ja ein Absperrventil Richtung Pumpe. Im Normalfall ist das ja zu, wenn ich über das Sammelstück gehe.

Aber in o.g. Beispiel möchte ich ja den Durchfluss zur Pumpe erhöhen, lasse also die Absperrung offen. Das würde aber bedeuten, dass in dem Raum zwischen Rückschlagventil Tank und dem AWR-Ventil ein gewisser Druck (nämlich der des Eingangs Sammelstück) herrschen würde, was ja deutlich größer als 0,7 Bar sein müsste. Und damit müsste der Zufluss vom Tank ja definitiv ausgeschlossen sein, unabhängig vom Druck, der vom AWR-Ventil anliegt.

Oder habe ich da was grundlegendes falsch verstanden?

Liebe Grüße

Christian

Oh, da hätte ich echt mal voll Bock drauf. Aber leider haben wir keine Durchflussmesser... Hast Du eine Idee, wie man  die Durchflussmenge bestimmen kann?
